湿式气体流量计

湿式气体流量计

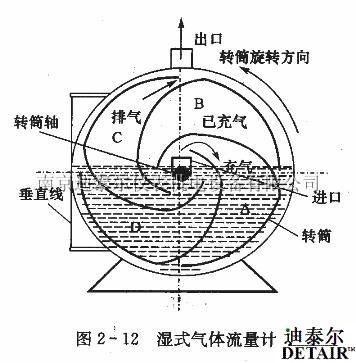

湿式气体流量计又称转筒式或鼓轮式气体流量计，其结构原理如图所示。在封闭的圆筒形外壳内装有一由叶片围成的圆筒形转筒，并能绕中心轴自由旋转。转筒内被叶片分成三到四个气室（如图 2 一 12 所示为四个气室），每个气室的内侧壁与外侧壁都有直缝开口（内侧壁开口为计量室进气口，外侧壁开口为计量室出气口）。流量计壳体内盛有约一半容积的水或低粘度油作为密封液体，转筒的一半浸于密封液中。随着气体进人流量计（如图中液面中心的进口处），进人转筒内的一个气室 A ，此时， A 气室的进气口露出液面，进气口与流量计进口相通而开始充气； B 气室已充满气体，其进出口都被液面密封，形成封闭的“斗”空间，即计量室； C 气室的出气口已露出液面，开始向流量计出口排气。随着气体的不断充人气室 A ，在进气压力的推动下，转筒朝如图逆时针方向绕中心轴旋转。气室 A 中的充气量逐渐增大，气室 B 的出气口也将离开最面而开始向流量计出口排气，气室 C 中的气体将全部排出。当气室 C 全部浸人液体中时，气室 D 将开始充气，气室 A 将形成封闭的计量室。然后依次是气室 D 、气室 C 形成封闭的计量室。转筒旋转一周，就有相当于 4 倍计量室空间的气体体积通过流量计。所以，只要将转筒的旋转次数通过齿轮机构传递到计数指示机构，就可显示通过流量计的气体体积流量（总量）。

由于湿式气体流量计的特殊的密封形式，它是一种无泄漏的容积式流量计。其误差特性与其他容积式流量计有明显的差别。测量精度可达 0 . 2 ～ 0 . 5 级。湿式气体流量计的转筒旋转速度不宜过快，所以，它只适合于小流量的气体流量测量。而且，被计量的气体不能溶于流量计内部密封液体或与密封液体发生反应。

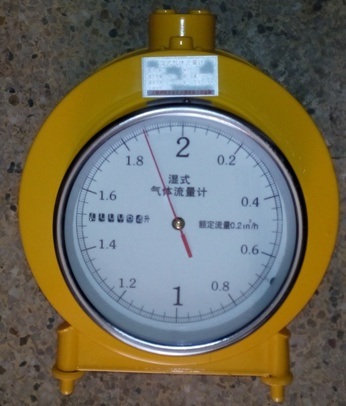

LML型为普通型，采用黄铜材料，一般在无腐蚀气体范围内使用。

LMF型为防腐型，采用不锈钢材质，可测量腐蚀性气体。

将仪表摆放在工作台上，调整地角螺钉使水准器水泡位于中心，并在使用中要长期保持。打开水位控制器密封螺帽，拉出内部的毛线绳。在温度计或压力计的插孔内，向仪表内注入蒸馏水，待蒸馏水从水位控制器孔内流出时即停止注入蒸馏水，当多余的蒸馏水从水位控制器孔内顺着毛线绳流干净（很久流出一滴时即为流干净）时，在将毛线绳收入水位控制器密封螺帽内，并且拧紧密封螺帽。装好温度计和压力计。（每一小格10Pa）按进出气方向连接好气路，并且密封。开启气阀，即可进行气体测量。

使用过程中，要经常注意仪表内水位保持，否则将影响测量精度。使用中，温度应保持在15~25℃之间，气温与室温相同，其温差应≤2℃。最好在仪表指针运转数周后在进行读数。当被测气体的压力超过正常压力值1~6倍（1~6Kpa）时，仪器仍然可以进行工作，此时应将压力计取下，用无孔橡皮塞堵住压力计安装孔。当被测气体的流量超过额定流量至超额流量范围内使用时，仪器仍然可以进行工作，但此时测量的精度会有所降低。仪表在长期不使用时，应将仪表内的蒸馏水放干净，排放时先使用放水阀，然后将表头向下，再将出气管向下，这样反复几次，才能将鼓轮内的水放净。仪表不宜置于过冷室内安装，以免内部结冰。在正常使用情况下，至少每年检验一次精度。
