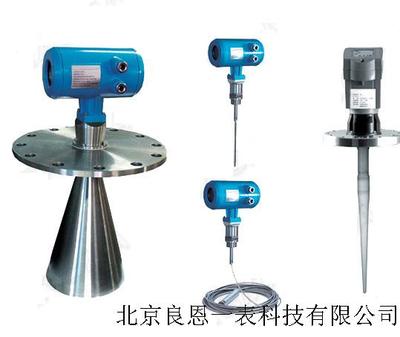

脉冲雷达物位计
1. 界面按键说明
2. 操作说明
低位调整
低位调整用于量程设置。
它与高位调整一起决定了电流输出线性对应关系的比例。在主菜单中，当菜单号为1时，按OK键，进入基本设置子菜单，液晶显示
按OK键，进入编程低位百分比，参见前述参数编辑方法中字符/数字参数编程方法编辑百分比值及距离值。编辑完成后，按OK键确认，按BK键放弃编程。
1.2高位调整
高位调整用于量程设置。它与低位调整一起决定了电流输出线性对应关系的比例。当液晶显示菜单号为1.1时，按键进入高位调整，液晶显示
此时，按OK键即可对高位调整进行编辑。
物料性质
当液晶显示菜单号为1.2号，按键进入物料性质编程，液晶显示。
物料性质菜单用于选择固体，液体或微DK，从面进一步确定物料的其他一些影响测量的性质
1.3.1物位快速变化
当物料性质选择液体或固体时，按OK键进入快速变货菜单，液晶显示
再按OK键进入快速变化菜单，液晶显示。
1.3.2首波选择
当物料性质选择液体或固体时，液晶显示菜单为1.3.1时用键选择下一个菜单进入首波选择菜单，液晶显示
再按OK键进入首波选择菜单，液晶显示
按键选择对首波的处理。方法共有5种：
正常：对首波幅度不做处理（默认值）
减弱：首波幅度减弱10dB
稍强：首波幅度增强10dB
较强：首波幅度增强20dB
最强：首波幅度增强40dB
1.3.3（液体）表面波动
当物料性质为液体时，液晶显示菜单为1.3.2时，用键选择下一个菜单进入表面波动菜单，液晶显示
再按OK键进入表面波动选择菜单，液晶显示
1.3.3（固体）堆角大
当物料性质为固体时，当液晶显示菜单为1.3.2时，用键选择下一个菜单进入堆角大菜单，液晶显示
再按OK键进入堆角大选择菜单，液晶显示
1.3.4（液体）泡沫
当液晶显示菜单为1.3.3时用键选择下一个菜单进入液位泡沫菜单，液晶显示
再按OK键进入液体泡沫选择菜单，液晶显示
1.3.4（固体）粉尘强
当液晶显示菜单为1.3.3时用键选择下一个菜单进入粉尘强选择菜单，液晶显示
再按OK键进入粉尘强选择菜单，液晶显示
1.3.5DK值小
当液晶显示1.3.4时，按OK键进入DK值调整设置菜单，液晶显示
再按OK键进入DK值调整菜单，液晶显示
按键选择“是”，用于DK值小时的测量设定，液晶显示如下，这时需要人工输入一个准确的空罐空高值，该值用于判断罐底的位置，以减少罐底的反射
1.3.6（液体）导波管设定
当液晶显示菜单为1.3.5时，按OK键进入导波管设定设置菜单，液晶显示
再按OK键进入导波管测量选择菜单，液晶显示
按键选择“是”按OK键进入直入导波管直径设置菜单，液晶显示
注：导波管设定必须导波管存在的情况下才可设定有效。
1.3.1微DK
选择物料性质为微DK，按OK键进入微DK设置的液晶显示
选择物料性质为微DK时，一般用于介电常数小于1.4，这时介质表面的直接回波很弱，或不能测量，而通过罐底反射的方法可以测得料位高度，这时需要输入以下参数中的两个：1.空罐空高，空罐或空容器的空高值。2.直实料高或待测物质的介电常数，这两个参数关联，输入其中之一即可。以上参数的精度直接影响测量结果的精度值注：“微DK”的选择要慎重，大多测量是不合适的，当“微DK”选择后，系统根据回波情况，判断采用直接回波法或底部反射法来得到测量结果。
1.4阻尼时间
当液晶显示菜单号为1.3时，按è键，进入阻尼时间设置菜单，液晶显示
按OK键进入参数编辑状态，用[é]键设置数字，用键选择编辑数字位，编辑完成后按OK键确认。
1.5输入映射
输出映射用于在已由上位机设置的非线性输出映射与线性映射之间进行选择。当液晶显示菜单号为1.4时，按键，进入输出映射编辑菜单，液晶显示
按OK键进入参数选择状态，用键选择线性或其它可选的映射方式，如线性、锥筒等，编辑完成后按ok键确认。
当选择线性输出映射时，用于选择不同的显示单位。
1.6 定标量单位
当液晶显示菜单号为1.5时，按键，进入定标量单位设置菜单，液晶显示
按OK键进入参数选择状态，用键选择不同量纲，按OK键确认，并进一步选择相应的显示单位，再用OK键确认。当选择线性输出映射后，用于指定具体映射关系。
1.7定标
当液晶显示菜单号为1.6时，按è键，进入定标设置菜单，液晶显示
按OK键，参数域反黑，用[é]键设置小数点位置，用OK键确认，0%对应的参数域反黑，用[é]键及键设置参数，按OK键确认，用同样的方法设置100%对应值。
1.8量程设定
为了得到正确的测量结果，需设置仪表的量程范围，当菜单号显示为1.7时按è键进入量程设定菜单，液晶显示。
按OK键，对应参数+-反黑，用[é]键及键设置参数，按OK键确认。
1.9盲区范围
当在距离传感器表面较近处有固定障碍物干扰测量，且最大料高不会到达障碍物时，可用盲区范围的设置功能来避免测量错误。
当液晶显示菜单号为1.8时，按键进入盲区范围设置菜单，液晶显示。
按OK键进入参数编辑状态，编辑完成后按OK键确认。
1.10传感器标签
当液晶显示菜单号为1.9时，按键将菜单移至传感标签显示项，液晶显示
按OK键进入参数编辑状态，编辑完成后按OK键确认。
基本设置菜单包括的内容到此结束。
显示
此项功能用于显示方式编程
当液晶显示主菜单时，按键将箭头移至显示项，液晶显示
按OK键，进入显示方式编程。
显示内容
进入显示方式编程，液晶显示
表示当前显示内容的参数是空高，即仪表显示测量的空高值。按OK键，进入编辑状态，液晶显示
用键将箭头移动至所需参数项，按OK键确认。编辑完成后，按BK键退出显示编程，返回上一级菜单。
2.2LCD对比度调节
当液晶显示菜单号2.1时，按键，进入LCD对比度调节菜单，显示
按OK键进入调节状态
用[é]键及键来增大或减小对比度，之后用OK键确认调节并保存结果。
3诊断
诊断功能用于仪表及其各部件工作状态的测试及系统调试。
按OK键进入诊断功能，液晶显示
3.1测量峰值
峰值显示的是测量过程中的空高峰值，此项参数可用服务菜单中的4.4复位项清除。当液晶显示主菜单时，按键，将箭头移至诊断项，液晶显示
3.2测量状态
当液晶显示菜单号3.1时，按键，进入下一个诊断测量状态，显示传感器工作状态
3.3选择曲线
当液晶显示菜单号3.2时，按键，进入波形曲线显示功能，液晶显示
若需要选择其它曲线，按OK键，进入选择曲线菜单，液晶显示
用键将箭头移动到所要显示的曲线处，按OK键确认选择。
3.4回波曲线
当液晶显示菜单号3.3时，按键，液晶显示所选择的曲线。
曲线缩放功能
曲线缩放用于在时间轴和幅度上放大曲线，以便于更清楚地观察。
在液晶显示曲线时，按OK键，进入曲线缩放编辑菜单。显示
用键将箭头，选择缩放方向或不缩放，按OK键确认，液晶曲线显示
当选择X轴缩放旱，按[é]键移动起始点至所需位置，按OK键确认：再按[é]键移动终止点至所需位置，按OK键确认，此时所选区域曲线被放大至全屏。按BK键，退出曲线显示。
3.5 仿真
仿真功能是4…20mA电流的仿真输出。用于检验仪表电流输出功能是否正常。同时，也可用于系统调试。当液晶显示菜单号3.4时，按键，进入仿真状态，液晶显示
按OK键确认仿真功能，液晶显示
用键选择电流输出映射方式，按OK键确认，进入相应的设置菜单，完成数值设置后，按OK键确认，此时，相应的电流输出设置值所对应的电流值。
注：三个备选菜单项说明
百分比：按给定的百分比值输出电流。如100%对应输出20mA,0%对应输出4mA。
电流：按给定的电流值输出电流。如16.6mA对应输出16.6mA。
空高：按给定的空高值输出电流。（该值与电流值的对应关系由1.1低位调整、1.2高位调整及1.5输出映射所决定）
4服务
服务菜单中包括更专业化的功能，供经过培训的人员使用。主要有虚假回波学习、时变增益控制、复位及仪表参数保存等。当液晶显示主菜单时，按键，将箭头移至服务项，显示
4.1 虚假回波
当测量范围内有固定障碍物干扰测量时，可用虚假回波学习的功能来克服其影响。当液晶显示主菜单号为4时，按OK键，进入服务子菜单，显示
若要更新/新建虚假回波曲线，按键，将箭头移动到所需条目前，按OK键确认，显示
提示输入真实回波距离值，输入距离值后，按OK键确认，液晶显示请等待，仪表进行虚假回波的学习，完成后退到虚假回波学习菜单。
注：更新虚假回波曲线和新建虚假回波曲线的区别：新建虚假回波曲线在真实回波之后的虚假回波曲线清零，而更新虚假回波曲线在真实回波之后的虚假回波曲线保持不变。
若要编辑虚假回波曲线，按键，将箭头移动到所需条目前，按OK键确认，该功能可对已建立的虚假回波进行编辑或改动以适应特殊工况的要求，进入虚假回波编辑后的界面如下：（注：本菜单需要专业人员操作）
曲线编辑每次两点，始点和终点为欲编辑曲线位置坐标，其后对应的幅度数值就是要修改的数值（注：当距离坐标输入或修改后，其后对应的幅度会自动根据当前保存的数据更新，用以作为幅度修改的参考）；两对坐标修改完成后，按OK键确认此次修改；仪表将根据输入的两个点自动连成直线生成新的虚假回波曲线，替代原曲线；按OK键确认后，界面会显示经本次修改的虚假回波曲线，以供参考，这时按BK可返回以上编辑界面继续编辑，当确认虚假回波编辑已达到工况要求，可再按BK键退出虚假回波编辑菜单，这时界面显示如下：
按OK键保存上面修改，按BK键放弃当前的修改。
4.2 电流输出
此项设置用于设置电流输出方式
当液晶显示主菜单号为4.1时，按键，液晶显示
按OK键
输出模式
输出模式用于选择4-20mA或20-4mA输出方式。4-20mA表示低料位对应4mA，高料位对应20mA；20-4mA表示低料位对应20mA，高料位对应4mA。在液晶显示电流输出选择菜单4.2时，按键，将箭头移动到输出模式处，按OK键确认，显示
故障模式
按键，选择所需设置，按OK键确认选择。
故障模式用于选择当有故障报警时，输出电流可不改变、输出20.5mA、22 mA或<3.8 mA。在液晶显示电流输出选择菜单4.2时，按键，将箭头移动到故障模式处，按OK键确认，液晶显示
按键，选择所需设置，按OK键确认选择。
最小电流
最小电流用于选择输出最小电注为4mA或3.8 mA。在液晶显示电流输出选择菜单4.2时，按键，将箭头移动到最小电流处，按OK键确认，液晶显示
按键，选择所需设置，按OK键确认选择。
4.3 复位
复位功能远成仪表参数的复位。共有四个复位功能：基本设置、工厂设置、测量峰值和累计流量。基本设置是将仪表基本设置项中的各参数恢复为工厂的缺省设置；工厂设置将仪表全部参数恢复为工厂的缺省设置；测量峰值复位是将诊断中的测量峰值清零；累计流量复位是当仪表用于明渠流量计时，清零累计流量。当显示电流输出（菜单号4.2）时，按键，进入复位功能，显示
按OK键，进入复位选择菜单，可根据需要选择相应的复位功能项复位。
4.4 测量单位
测量单位提供给用户使用公制或英制计量的选择。当液晶显示复位菜单（菜单号4.3）时，按键，进入测量单位设置菜单，显示
按OK键，进入测量单位选择菜单，可根据需要选择相应的测量单位。
4.5语言
语言提供给用户中文、英文、法文、意大利文等四种语言方式选择功能。当液晶显示测量单位（菜单号4.5）时，按键，进入语言设置功能，显示
按OK键，进入语言选择菜单，选择所需的语言。
4.6HART工作模式
当两个或两个以上的仪表使用HART通信接口连接到上位机时，需用此功能将仪表设置为多点工作模式。当液晶显示测量单位（菜单号4.5）时，按键，进入HART工作模式菜单，显示
按OK键，进入HART工作模式设置界面，液晶显示
用键选择标准或多点工作模式。选择标准工作模式时，本机地址被指定为0.当选定HART工作模式为多点的显示如下：
地址可改变为1~15；工作电流4mA和8mA可选择，按OK键确认
4.7复制传感器数据
复制传感器数据，有两个子菜单：从传感器复制和复制到传感器。此功能用于对仪表参数的保护。当技术人员根据工况环境条件设置好仪表参数后，可使用从传感复制功能将所设参数保存存起来，一旦仪表参数被意外修改，可用复制到传感器将其恢复。当液晶示HART工作模式菜单（菜单号4.6）时，按键，进入复制传感器数据功能，显示
按OK键
用键，选择所需菜单，按OK键确认选择并执行该项功能。
4.8 密码
密码用于对仪表参数的保护，密码功能启用后，在更改任何一个仪表参数时都需要输入密码，一旦输入正确的密码，密码防护功能限时取消，可对仪表参数进行修改。当液晶显示复制传感数据菜单时，按键，进入密码功能，显示
或
按OK键启用密码功能并设置密码或禁止密码功能
4.9 距离偏量
距离偏量设置用于，修改仪表测量误差值为实际空高值与显示值之差，当液晶显示号码菜单号4.8时，按键，进入距离偏量菜单设置，显示
（注：本菜单需要专业人员操作）
4.10阈值设定
阈值设定有效回波的阈值大小，阈值设定越大，要求现场有效回波幅度越强，越有利于剔除小信号杂波干扰；但一定注意：如果修改阈值大于有效回波幅度时，会造成误会波的结果。该菜单包括回波阈值和包络线幅度，其中回波阈值的默认幅度为60mV，包络线幅度的默认值为10mV。
5信息
信息菜单包括了仪表有关生产的基本信息，如产品序列号、生产日期、软件版本号等。当液晶显示主菜单时，按键，将箭头移至信息项，液晶显示
按OK键进入信息显示功能，液晶显示
