流量计的安装
在压缩空气系统中，常用的流量计主要有三类，热式流量计、涡街流量计和锥塔流量计。

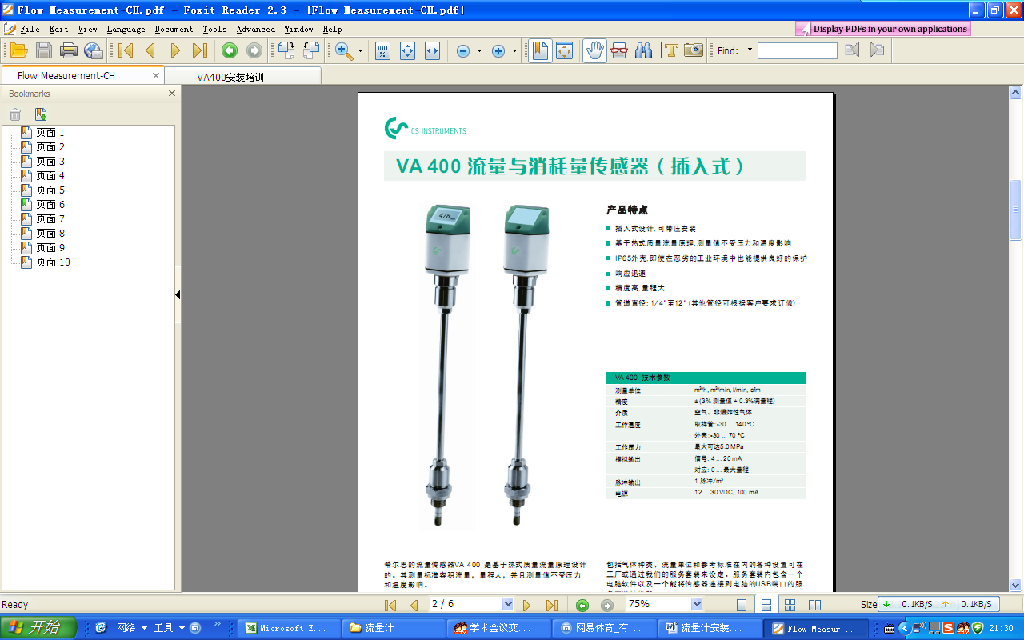

热式流量计 涡街流量计 锥塔流量计
热式流量计的安装相对后两种要简单很多，可以采用带压打孔的方式加装球阀后插入即可，该种流量计的安装不需要停气，而后两种流量计的安装，则需要停气切断管道进行安装。
在一般的工业现场热式流量计和涡街流量计最为常见，而锥塔流量计一般为单位对流量计算要求较为严格的情况下才采用。
三种流量计的安装方法和注意事项如下：
热式流量计的安装和相关准备和注意事项：

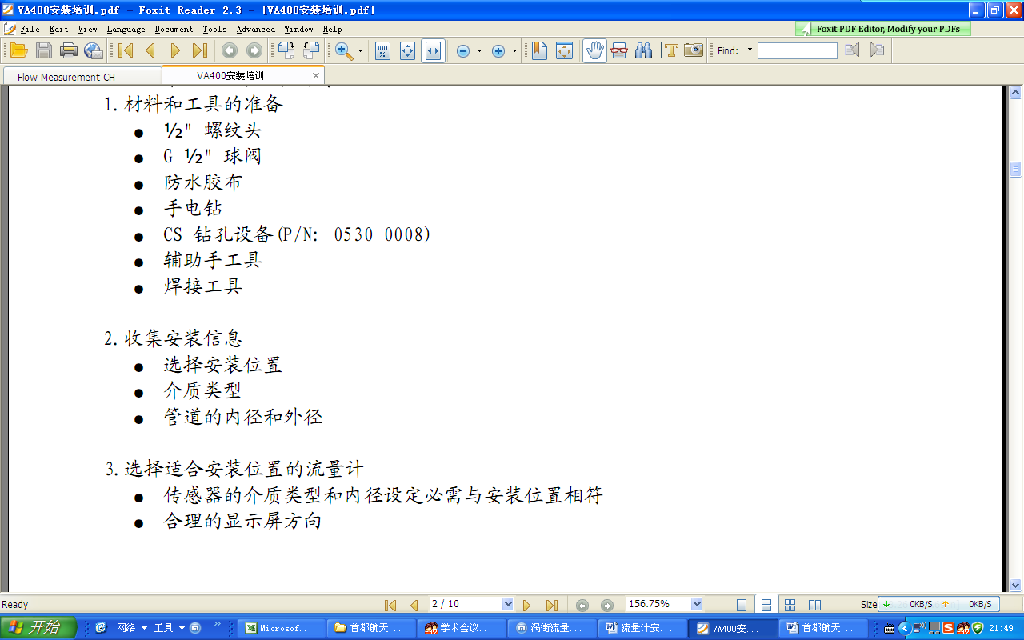

1 开始安装前的准备
2 选择合适的安装位置
1 安装位置为何如此重要？

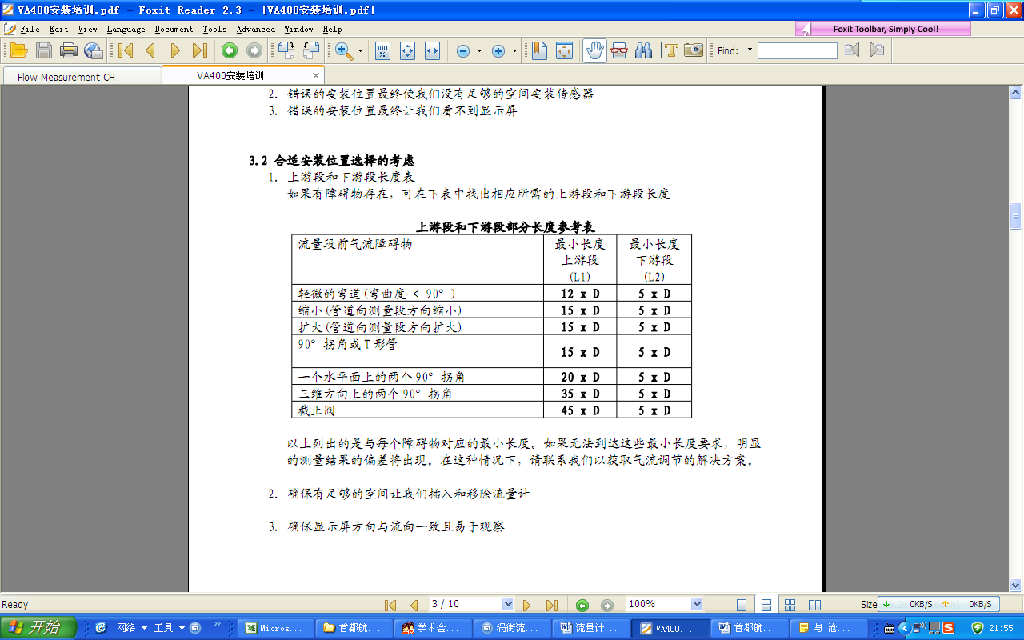

2 合适安装位置的考虑

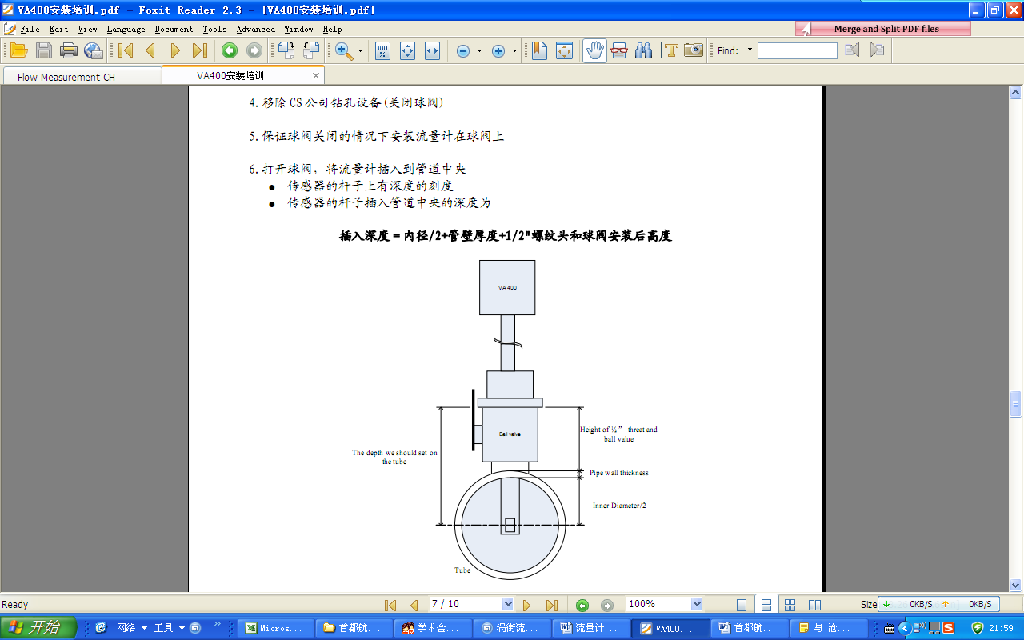

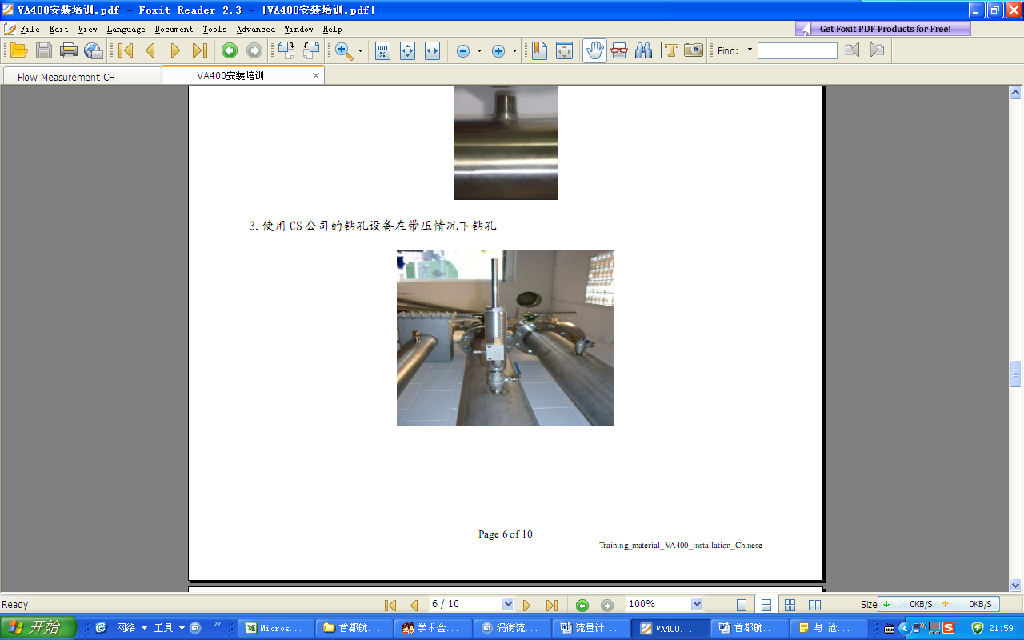

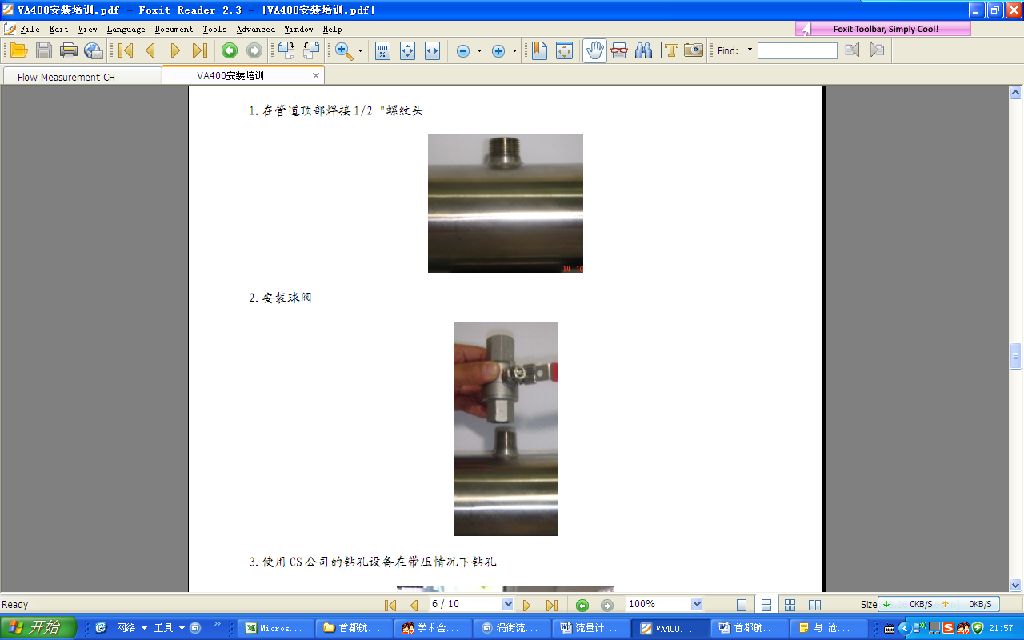

3 安装步骤

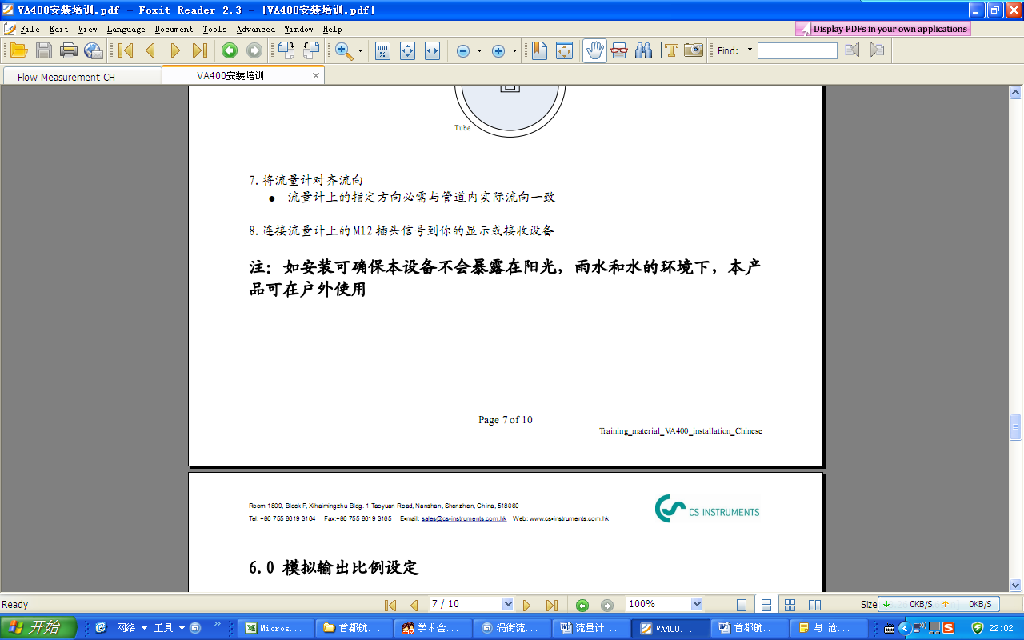

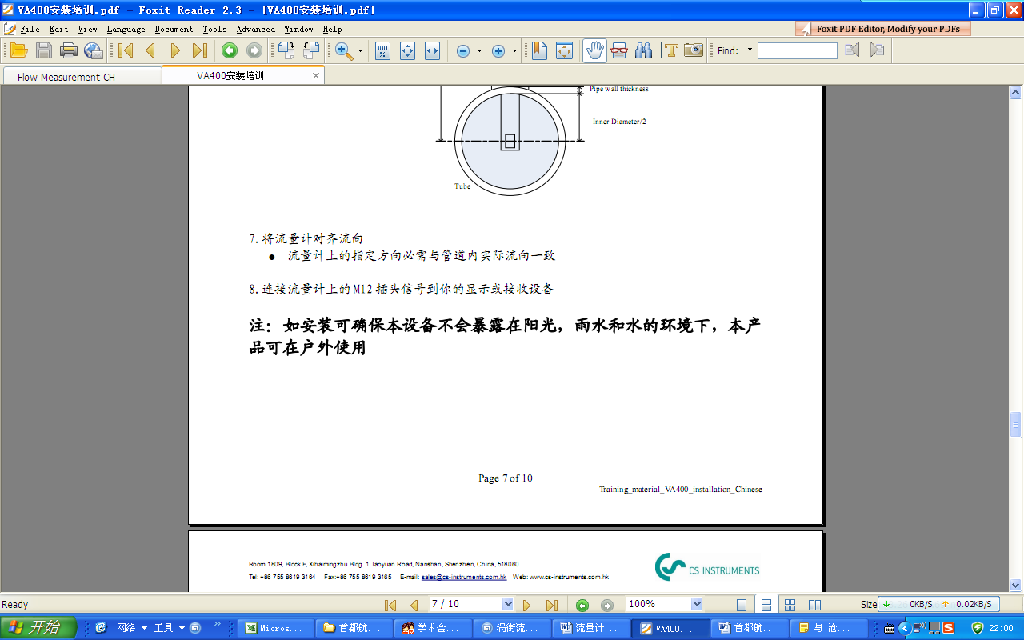

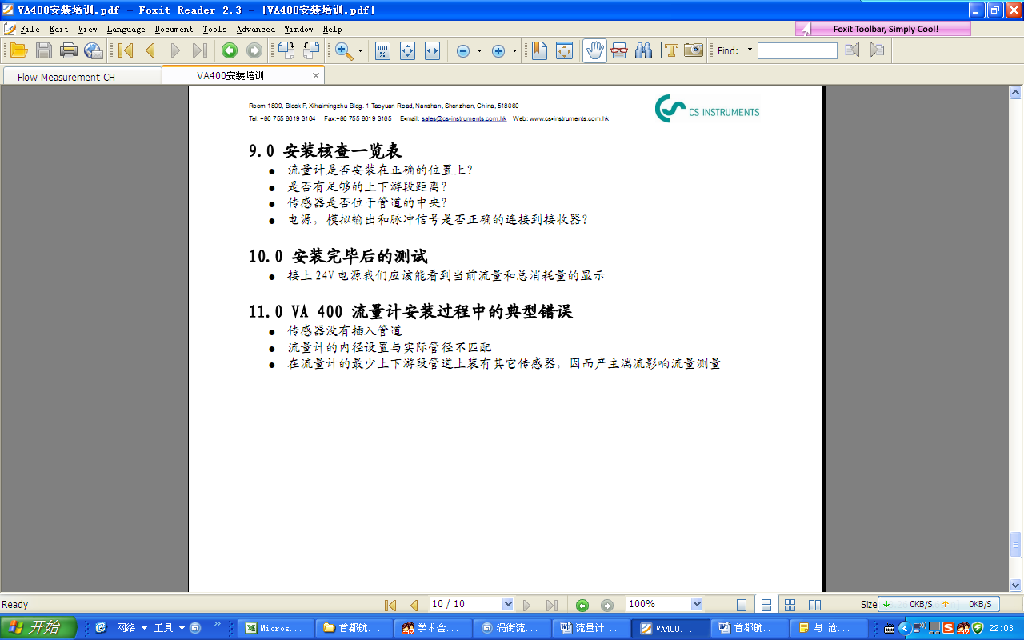

4 安装后的核查

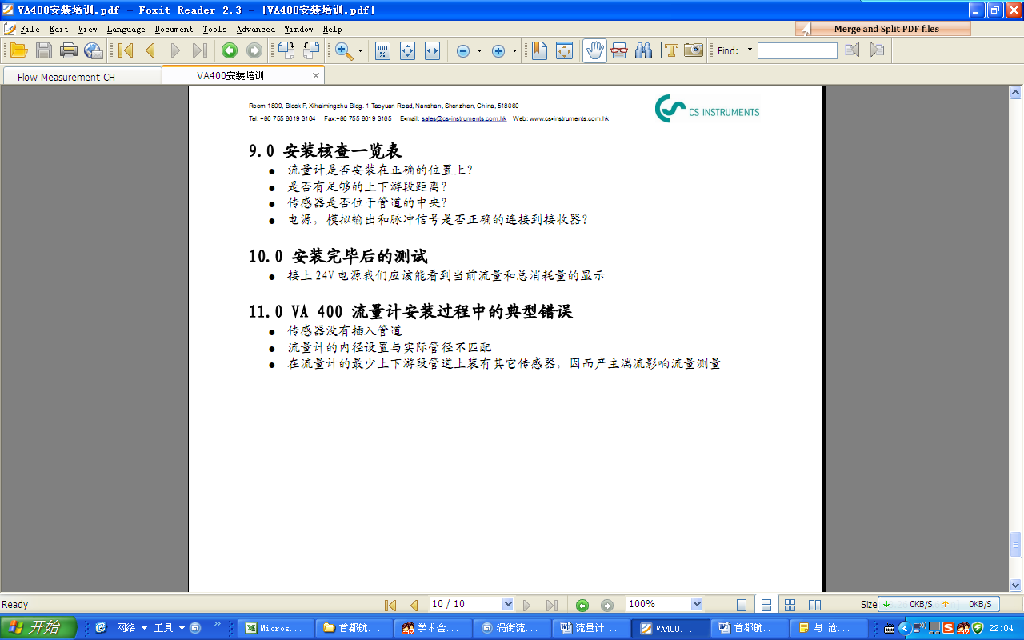

5 该种流量计安装常见的错误
6 具体的实际操作请详见知道录像视频（播放文件）
涡街流量计的安装和相关注意事项：

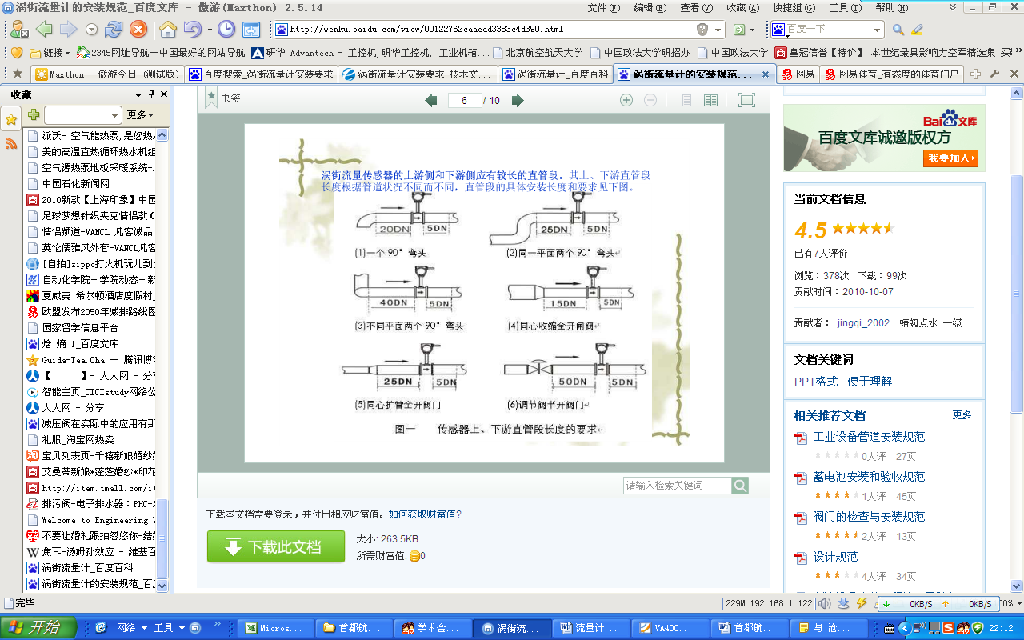

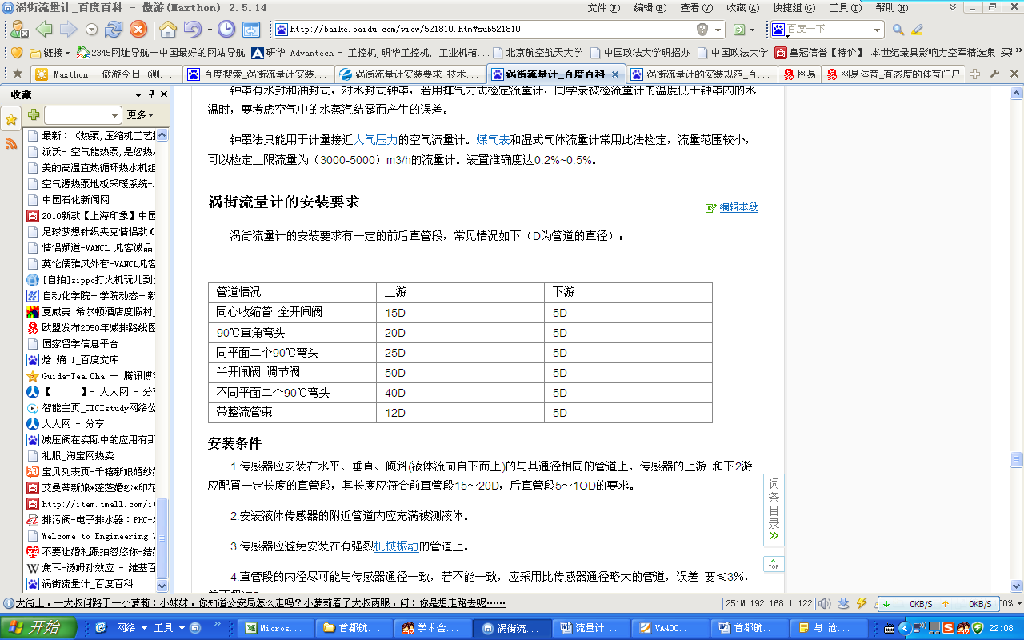

一、安装要求：

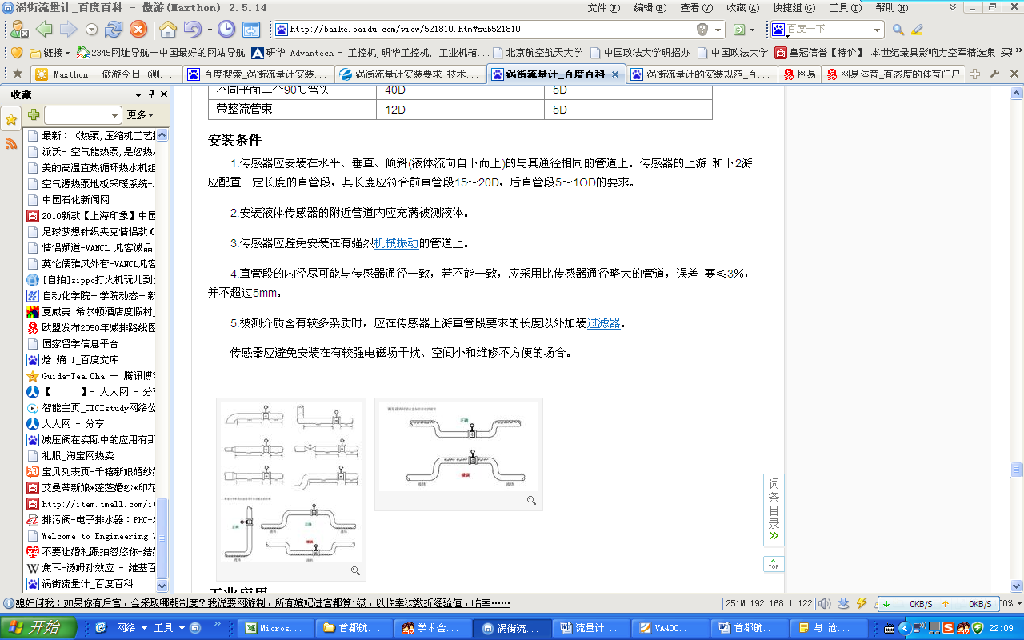

二、安装条件：

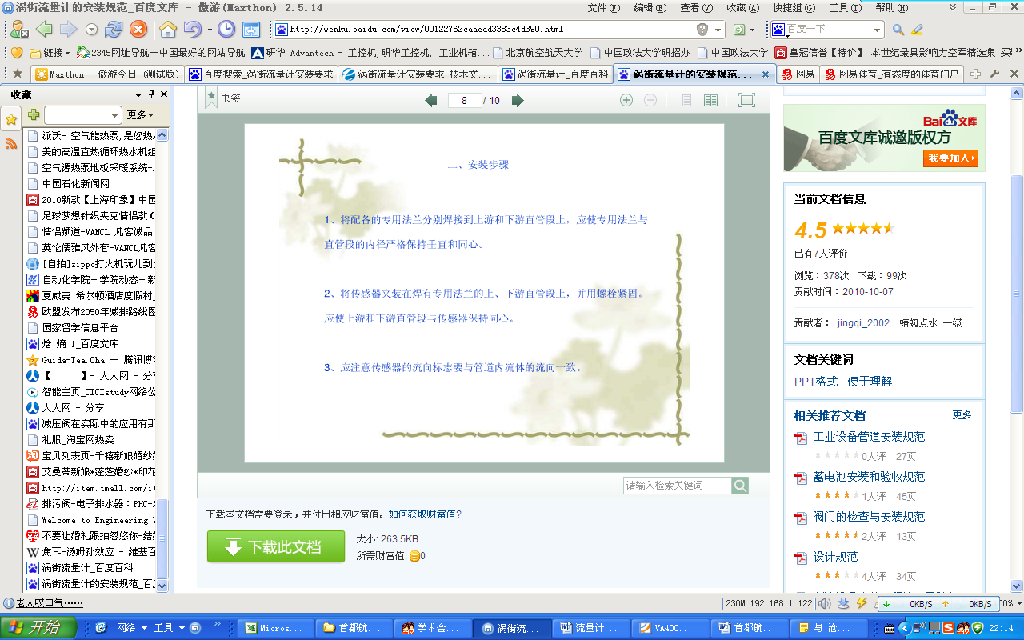

三、安装步骤：

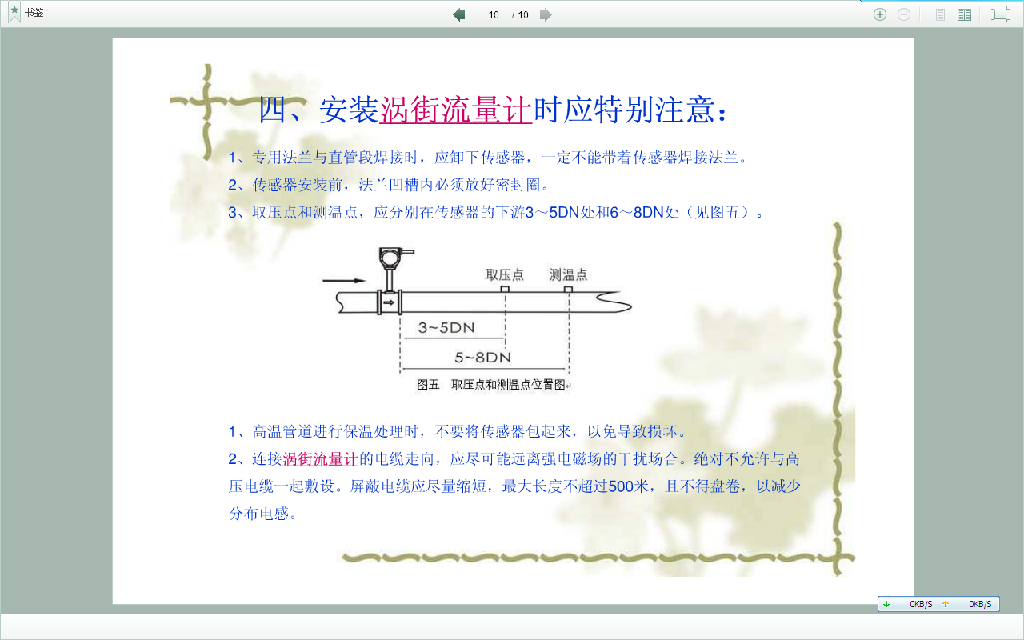

四、注意事项：

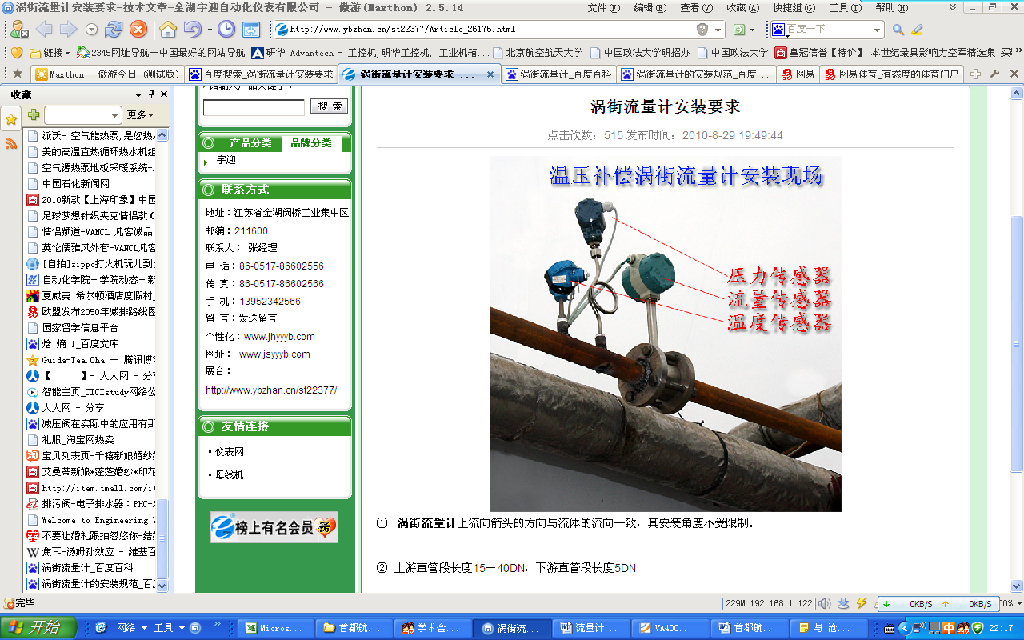

五、实际图片：
锥塔流量计的安装和相关注意事项：
对于塔形流量计，一次传感器部分是指流量计本体如何与工艺管道连接的工作、尽管流量计有多种结构形式，如：管道式、夹装式、对焊式等。如果描述不作特殊说明，安装方法是等同的。由于流量计具有对流体流动状态整流的功能，因此一次传感器部分的安装要求远不孔板等相对宽松的多。由于流量计是管段式，它与工艺管道的同轴度、垂直度无严格的要求。
1、管道法兰式：是指流量计两端有安装法兰。与工艺管道两端同规格的安装法兰（也称用户法兰）连接，是比较常用的结构形式，适用的口径（DN50mm～3000mm）。此种形式适用于节流装置与差压变送器分体安装时选用，一般常用于测量蒸汽流量时使用，在测量其他高温介质时也可以使用。
2、法兰夹装式：用于小口经流量计的安装形式，每台流量计玉工艺管道只需2片法兰。法兰与工艺管道焊接在一起，再把流量计夹装在两法兰之间。此中安装方法与涡街流量计（≤300mm）安装方法相同。
3、管道对焊式：是指塔形流量计与工艺管道无法兰连接（流量计本体无法兰），安装时直接把流量计与工艺管道焊接在一起。该结构成本相对较低（减少4片法兰的成本），属于一次性安装。一般用于较大口径的场合。
4、蒸汽一体化式：是指测量蒸汽流量时，把变送器与塔形流量计组装在一起，变送器与流量计之间要装配我公司“蒸汽专用三阀组”部件，从而取消了导压管并大大简化了取压结构。
5、方形管道法兰式：是指工艺管道为方形管，而流量计测量管为圆形管道，二者通过一个特制的“方－圆”连接件进行连接。
实际安装图片：
日本OVAL流量计
1、EX涡街流量计
EX涡街流量计是目前比较先进的流量测量仪表，可用于石油、化工、电力、轻工等部门工业管道中液体、气体和蒸汽流量的测量。
◆主要技术参数
公称通径：DN15、25、40、50、80、100、150
被测介质：液体、气体、蒸汽
使用温度范围：-30~+300°C
最高使用压力：5.0MPa
精度：±1%
现场显示并带有4-20mA的标准信号输出
流量范围：
液体 （水）0.2-2510m立方/h
气体 （0.2MPa空气） 4-15000m立方/h
蒸汽 （0.5MPa饱和蒸汽）13-46960kg/h
2、椭圆齿轮流量计
椭圆齿轮流量计属容积式流量测量仪表，可用于石油、化工、医药等部门来计量水或油的流量。
◆主要参数
型号：48、50、52、53、55、56
公称通经：DN20、25、40、50
精度等级：0.5级、0.2级（电子式）
使用温度范围：0~+120°C
最高使用压力：测水 1.4MPa 测油 1.0MPa
介质粘度：0.8－200CP
压力损失： 0.0001-0.022MPa
环境温度：-10°C~+60°C
输出信号：OC门开集电极脉冲信号
3、UFⅡ流量计
UFⅡ流量计采用一对独特齿型的螺旋转子，以等速等流量计测。因此，具有无脉动、低噪间，高精度、高可靠性、流量范围大、寿命长等优点，广泛应用于石油、化工、码头等部门的石油制品的贸易计量和管理控制。仪表有现场型和远传型（电压脉冲），若带电子计数器可4～20mA模拟量输出。
1． 公称通径DN：80、100、150、200、250、300、350、400、450mm
2． 精度：±0.2%，±0.5%
3． 介质粘度：0.3～2000MPa·s
4． 允许温度范围：-5℃～-120℃；特殊可达+200℃
5． 材质：a本体：铸钢ZG25、b转子：HT250、c轴承：石墨
6． 压力等级:2.0MPa（150RF）
7． 测量范围：6～2800m3/h
4.质量流量计CNHC（ULTRAmass MKLL)
ULTRAmassMKLL2流量计是以OVAL多年来的质量流量计技术为基础，凝聚了用户需求的新型通用OVAL质量流量计，它具备“高性能，使用方便、安全性能高”等特点。
■特长
高精度（显示量的+-0。1%+-零点稳定性误差：液体的场合）。精度高，流程比可达1:200可以用于液体、气体，在广泛的流量范围内，可做到低压损的高精度计量。除了质量流量以外还可以对密度、温度实施高精度计测。液体几乎不残留（垂直配管），清洗方便。由于是不锈钢制或耐蚀镍基合金制，可广泛地用于
各种液体。 结构小，重量轻且具备很高的机械强度，使用方便节省上空间，过程安全性好。变换部有与传感器一体形、分离形两种，可根据用途选择。高功能变换部的流量、密度、温度等的显示模式可通过触摸屏轻松实现。因为防爆，在危险场所也可以安心地使用。
5.质量流量计CV(VR mass)
VRmass是由二根彩虹管构成，能够直接计量质量流量的最易于操作的质量流量计。通过长年的技术改进而得到的检出工艺与最新的电子技术结合而制造出的，具有很高的性能价格比的质量流量计，在很广泛的领域里可做到高精度计量.
■特长
传感器部是由不锈钢制的双振动管、完全焊在一起构成。带现场显示功能的变换部有标准形的小型变换部（ EV9111 ）与高功能型变换（EV9201 ）、 EV9111 是与传感器一体形， EV9201 是有一体形与分离形两种.显示模式的切换、有模式切换磁石方式（ EV9111 ）及触摸屏方式（ EV9201 ），从外部操作很容易。液体存留少，清洗很容易。竖直安装时，可做到自洁净。小形化设计，可以节省很多配管空间。因没有可动部分，耐久性优越，操作容易。带有作为标准的通信功能。
因为防爆，在危险的场合也可安心使用。
深圳富仁流体设备有限公司欢迎客户前来洽谈惠顾，建立长期业务合作关系。
日本oval流量计
概要 OVAL所展现出的质量流量计新的发展方向.体积小稳定性与性价比非常优越的划时代的产品。VRmass 是 由二根彩虹管构成，能够直接计量质量流量的最易于操作的质量流量计。通过长年的技术改进而得到的检出工艺与最新的电子技术结合而制造出的，具有很高的性能价格比的质量流量计，在很广泛的领域里可做到高精度计量。 ■特长 1. 传感器部是由具有自洁性、易清洗性、稳定性特点的不锈钢制的双振动彩虹管、完全焊在一起构成。 2.在研制了带小型变换部一体形的同时，还研制出带多功能变换部的一体形。实现了产品系列扩大化。 3.显示模式的切换、有模式切换磁石方式（ EV9111 ）及触摸屏方式（ EV9201 ），从外部操作很容易。 4.由精度高、压损小、流程比可达1:50 5.体积小，重量轻且具备很高的机械强度，使用方便、节省安装空间，过程控制的安全性非常好。 6.液体存留少，清洗容易。竖直安装时，可做到自洁净。 7.带有标准的通信功能。 8.由于是防爆构造，在危险场所也可以放心地使用。
特点： | ·即使在远处也可确认运作状况的LED显示方式； | ·设计考虑设置场所以及保温材料； | ·用于维修保养用的检查端子准备装备。 |
型号 | RCV | 口径 | 50mm 65mm 80mm 100mm 125mm 150mm 200mm 250mm 300mm | 计测范围 | 标准 | F･V流量选择最大流量(F･V流量出厂时设定了F･V流量) | 任选 | F･V流量在F･V流量范围内任意选择(F･V流量値的上位2位有効数字、3位以后为0) | 精度 | | ±1%F･V | 测定流体温度范围 | | 0～60℃ (试运作时、最大70℃ 无结霜) | 周围温度 | | －10～+55℃ | 周围湿度 | | 5～95%RH | 构造 | | JIS C 0920防雨形(IP63) | 测定流体压力范围 | | 0～2.0MPa | 测定可能导电率 | | 100μS/cm以上 | 配管连接 | | 夹持型 ：口径50～200mm( 适合JIS10K以上的法兰) | | | 法兰型：口径250、300mm(JIS10K准法兰、JIS20K任选) | 塗装・塗装色 | | 无 | 材質 | 计测管 | 不锈钢SUS316(口径 50～150mm) | 不锈钢SUS304(口径200～300mm) | 法兰盘 | 不锈钢SUS304(口径250、300mm) | 外壳 | 不锈钢SUS304 | 内衬 | 环氧树脂 | 电极 | 不锈钢SUS316L | 电极燃气盖 | 氟素橡胶 | 燃气盖 | 乙烯丙烯橡胶(EPDM) | 口径50～150mm | 输出信号 | 4～20mADC(流量比例信号) 1～5VDC(检查用) | 负荷抵抗 | 50Ω以上最大280Ω以下(但检查端子短路时最大530Ω) | 零切断 | 标准 | 电流输出4±0.16mA范围内时，电流输出固定在4mA | 任选 | (1)F･V流量与2m/s以上的设定标准相同 | (2)F･V流量与2m/s以下的设定电流输出4±0.32mA的范围时，电流输出固定在4mA |
|
特点： | ·即使在远处也可确认运作状况的LED显示方式； | ·设计考虑设置场所以及保温材料； | ·用于维修保养用的检查端子准备装备。 |
型号 | RCV | 口径 | 50mm 65mm 80mm 100mm 125mm 150mm 200mm 250mm 300mm | 计测范围 | 标准 | F･V流量选择最大流量(F･V流量出厂时设定了F･V流量) | 任选 | F･V流量在F･V流量范围内任意选择(F･V流量値的上位2位有効数字、3位以后为0) | 精度 | | ±1%F･V | 测定流体温度范围 | | 0～60℃ (试运作时、最大70℃ 无结霜) | 周围温度 | | －10～+55℃ | 周围湿度 | | 5～95%RH | 构造 | | JIS C 0920防雨形(IP63) | 测定流体压力范围 | | 0～2.0MPa | 测定可能导电率 | | 100μS/cm以上 | 配管连接 | | 夹持型 ：口径50～200mm( 适合JIS10K以上的法兰) | | | 法兰型：口径250、300mm(JIS10K准法兰、JIS20K任选) | 塗装・塗装色 | | 无 | 材質 | 计测管 | 不锈钢SUS316(口径 50～150mm) | 不锈钢SUS304(口径200～300mm) | 法兰盘 | 不锈钢SUS304(口径250、300mm) | 外壳 | 不锈钢SUS304 | 内衬 | 环氧树脂 | 电极 | 不锈钢SUS316L | 电极燃气盖 | 氟素橡胶 | 燃气盖 | 乙烯丙烯橡胶(EPDM) | 口径50～150mm | 输出信号 | 4～20mADC(流量比例信号) 1～5VDC(检查用) | 负荷抵抗 | 50Ω以上最大280Ω以下(但检查端子短路时最大530Ω) | 零切断 | 标准 | 电流输出4±0.16mA范围内时，电流输出固定在4mA | 任选 | (1)F･V流量与2m/s以上的设定标准相同 | (2)F･V流量与2m/s以下的设定电流输出4±0.32mA的范围时，电流输出固定在4mA |
|
OVAL索尔质量流量计（ULTRAmassMKII）
质量流量计的特长
1. 高精度（显示量的±0.1%±零点稳定性误差：液体的场合）。精度高，流程比可达1:200。
2. 可以用于液体、气体、在广泛的流量范围内，可做到低压损的高精度计量。
3. 除了质量流量以外还可以对密度、温度实施高精度计测。
4. 液体几乎不残留（垂直配管），清洗方便。
5. 由于是不锈钢制或内腐蚀镍基合金制，可广泛地用于各种液体。
6. 结构小，重量轻且具备很高的机械强度，使用方便节省空间，过程安全性好。
7. 变换部有与传感器一体形，分离形两种，可根据用途选择。
8. 高功能变换部的流量，密度、温度等的显示模式可通过触摸屏轻松实现。
9. 因为防爆，在危险场所也可以安心地使用。
计数式定量计数部（带定量功能的超级椭圆流量计，超级UF-II流量计）
MODEL LW74E,LW76E
本产品与高精度的超级椭圆流量计、超级UF-II流量计相组合，可实现现场定量计数。机种分1段开1段关的LW74E与2段开2段关（或1段开2段关）的LW76E两种。作为一种在现场操作简单的定量计，广泛应用于食品、药品、涂料、石油制品，化工成品的混合工程，充填工程等领域。具有省力化、操作迅速、质量稳定等优点。
本产品的特长：
1. 作为电子式计数部，具有信赖性高，耐久性强等优点。
2. 由电池驱动，不需外部电源（电池寿命：约4年）
3. 在本公司原有产品LW74.LW76（机械式）的基础上实现了功能强化，且具备结构安全等特点。
A． 显示的文字高为12.7mm的LCD显示。
B． 输入量的计数可实现加算显示与减算显示的切换。
C． 输入中停止（紧急停止）后，可继续完成计量（停止后剩余输入量）。
D． 输入量的显示（6位）与累计量的显示（8位）可以切换，从而可实现总量的管理。
E． 本计数部能够保证计量过程的安全性。
（1） 信号未到来检出
（2） 流量过量的超量检出
（3） 电池组件电量不足的检出
4. 防水构造（JISC0920防喷流型），IEC规格的本质安全防爆型。
5.各部分设计成单独的组件式，维护起来非常的简单方便
