北京良恩一表远程IC控制充值软件使用说明文档

机电一体化工业智能燃气控制阀操作说明

工业用机电一体化智能燃气控制阀是燃气计量设备中不可缺少的组成部分，该产品由6v微型电动机、104合金铝壳体、壳体内部机械组成，通过该产品的机械动作完成气源的供给与停止，结合计量设备安全、可靠、准确完成计量过程，具有安全可靠、长效稳定等特点。我厂生产的G6、G10、G16、G25、G40，DN50、DN80、DN100、DN150、DN200、DN250型智能燃气阀适合与工厂、饭店等用气量较大的场合使用，该产品结构合理、质量可靠、安装方便、使用寿命长，使用于人工煤气、天然气、液化石油气、沼气等安装使用。

   本产品采用直通式翻盖设计，气流通过阀体畅通无阻，完全实现了无压损用气。驱动装置采用电气隔离式设计，电机与减速机安装在阀体外部，使电源与气源完全隔离，极大的起高了产品的安全使用性能。

   产品生产检测参考了GB/T6968-97的有关内容和行业标准的有关内容，制定出本企业《企业标准》，产品生产、检测依据本企业标准执行。

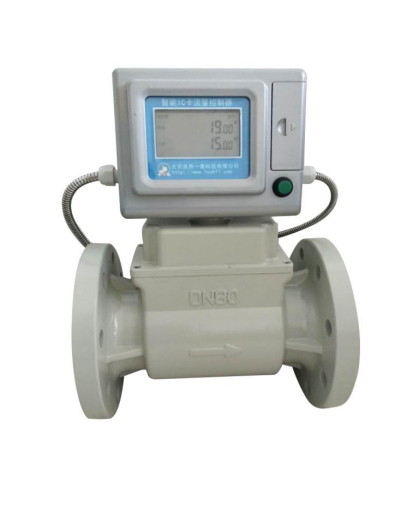

   DN工业智能燃气控制阀：

一、  型号： DN工业燃气阀；

二、  工作压力范围：  0～0.4MPa中压阀、0～0.6MPa高压阀；

三、  外密封性：  ≥0.8MPa无泄漏；

四、  内密封性：  满足在0.6MPa下<2升/h；

五、  阀体耐压性：≤1.6MPa；

六、  阀的耐久性：  控制阀开关动作10000次后仍能工作正常；

七、  环境温度  -10℃～45℃，相对温度≤95%（正常工作环境条件）；

八、  正常工作电压： 6～7.2VDC；

九、  正常工作电流：  30～50mA;  最大堵转电流＜200mA；

十、  运动特性：  90℃往复运动；

十一、开关阀单向行程时间、电压6.0VDC：

     DN25-＜15S、 DN40-＜19S、 DN50-＜19S、 DN80-＜19S 、                  DN100-＜ 19S 、   DN150-＜ 41S 、   DN200-＜ 41S 、    DN250-＜ 52S。

十二、控制阀为本安防爆部件，其防爆标志为ExiallBT4 Ga;

十三、外形安装尺寸：

   G工业模式表智能燃气控制阀：

一、  型号：G工业模式表燃气控制阀；

二、  工作压力范围：  0～0.2MPa；

三、  外密封性：  ≥0.2MPa无泄漏；

四、  内密封性：  满足在0.2MPa下<2升/h；

五、  阀的耐久性：  控制阀开关动作10000次后仍能工作正常；

六、  环境温度  -10℃~45℃，相对温度≤95%（正常工作环境条件）；

七、  正常工作电压： 6～7.2VDC；

八、  正常工作电流：  30～50mA;  最大堵转电流＜200mA；

九、  运动特性：  90℃往复运动；

十、  开关阀单向行程时间、电压6.0VDC：

    G6-＜19S、 G10-＜15S、 G16-＜15S 、 G25-＜15S。

十一、控制阀为本安防爆部件，其防爆标志为ExiallBT4 Ga;

软件操作说明书

一、 双击IC卡读写系统.exe

在弹出的对话框中输入用户名和密码点击“确认”。用户名Administrator 密码000000

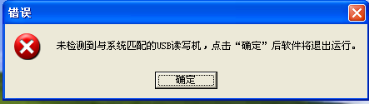

注意：打开软件前请确认IC读卡器已经链接，如果未连接IC卡读卡器则会提示报错：

二、 开户

1、 将标有“充值卡”的IC卡芯片朝下插入读卡器。

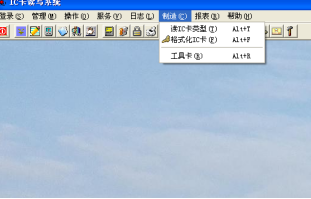

2、 点击“制造”-“格式化IC卡”

3、 在弹出的“模式确认”界面进行选择“是”或“否”。

注意：

根据插入的是新卡还是使用中的IC卡来确定“是”或者“否”。

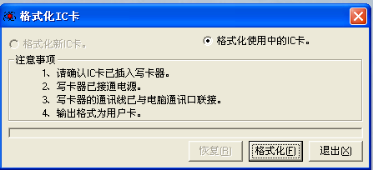

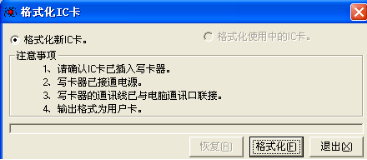

如果插入的是一张从未使用过的新卡则选择“否”。然后在格式化IC卡界面点击“格式化”，格式化过程中不能拔出IC卡。格式化完成后点击“退出”

如果插入的是一张已使用过的旧卡则选择“是”。然后在格式化IC卡界面点击“格式化”，格式化过程中不能拔出IC卡。格式化完成后点击“退出”

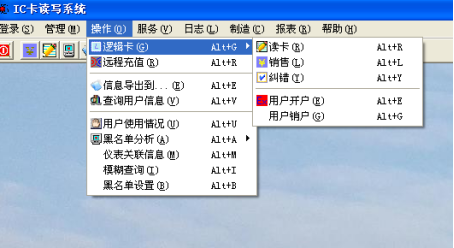

4、 点击“操作”-“逻辑卡”-“用户开户”

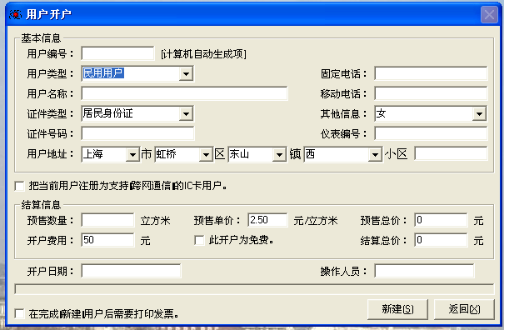

5、 在弹出的对话框中下来选择“用户类型”及其他用户信息，然后点击“新建”。

注意：根据实际情况勾选“把当前用户注册为支持跨网通信的IC卡用户”

三、 设置单价：

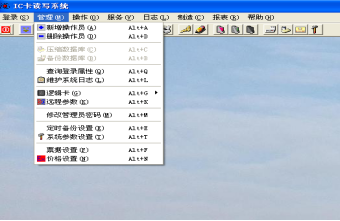

点击“管理”-“价格设置”

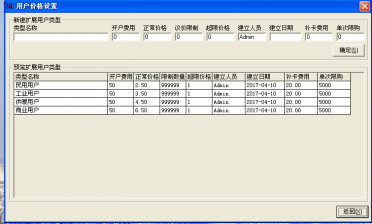

在弹出的“用户价格设置”界面，可以对不同用户类型设置不同的价格。

四、 IC卡充值

1、 将“充值卡”芯片朝下插入IC卡读卡器。

2、 点击“销售”按钮

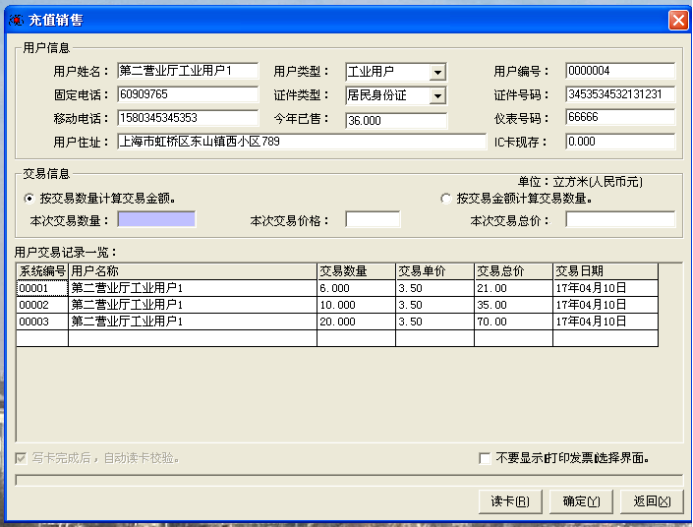

3、 在弹出的“充值销售”对话框点击“读卡”。

4、 输入“本次交易数量”或者“本次交易价格”后点击确认。

五、 远程充值

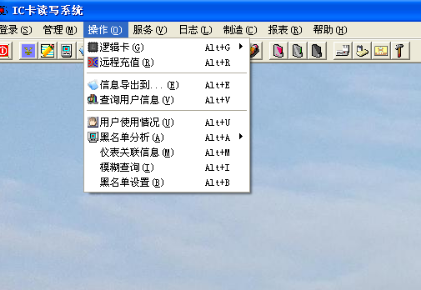

1、点击“操作”-“远程充值”

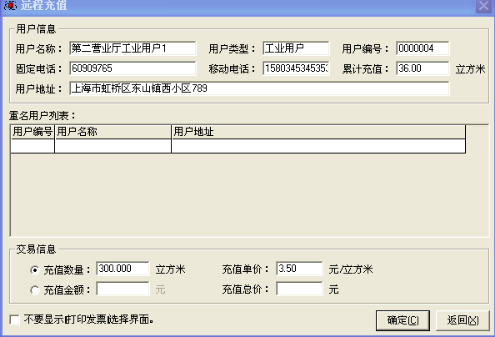

2、在弹出的“远程充值”对话框中输入“用户名称”或者“用户编号”

然后输入“充值数量”或者“充值金额”点击“确认”

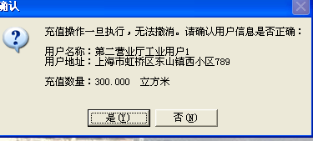

3、再次核对充值信息点击“是”

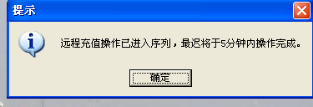

4、提示“远程充值已进入序列，最迟5分钟内操作完成”

六、 制作清零卡(转存卡)

清零卡是控制器第一次使用的卡。接下来我们将介绍如何制作清零卡

1、 将标有“清零卡”的IC卡芯片朝下插入读卡器。

2、 点击“制造”-“格式化IC卡”

3、 在弹出的“模式确认”界面进行选择“是”或“否”。

注意：

根据插入的是新卡还是使用中的IC卡来确定“是”或者“否”。

如果插入的是一张从未使用过的新卡则选择“否”。然后在格式化IC卡界面点击“格式化”，格式化过程中不能拔出IC卡。格式化完成后点击“退出”

如果插入的是一张已使用过的旧卡则选择“是”。然后在格式化IC卡界面点击“格式化”，格式化过程中不能拔出IC卡。格式化完成后点击“退出”

4、 待进度条显示完成后点击“制造”-“工具卡”

5、 在弹出的对话框中选择“清零卡”，点击“写卡”。写卡过程中，不能将IC卡拔出。写卡完成后点击“退出”，至此，清零卡制作完毕。

  北京良恩一表科技有限公司

　　　　　　　　　　　　　　　　　　　　　           　   　技术支持：18518720128
